EVOMIG Полуавтоматическая сварка

Сварочные аппараты EVOMIG — промышленные инверторные сварочные аппараты модульной конструкции с цифровым управлением. Обеспечивают высококачественную сварку стали, алюминиевых и медно-никелевых сплавов.

Реализуемые виды сварки:

MMA (РД)
Ручная дуговая сварка покрытыми электродами с основным, рутиловым и целлюлозным покрытиями.
TIG DC Lift (РАД)
Ручная аргонодуговая сварка неплавящимся вольфрамовым электродом.
MIG / MAG (МПИ)
Сварка сплошной и порошковой проволокой в среде инертных газов и смесях.
МПС
Сварка самозащитной порошковой проволокой без газовой защиты.
MAG (МП)
Сварка сплошной и порошковой проволокой в среде активных газов.
GOUGING (СТРОЖКА)
Воздушно-дуговая строжка угольным электродом.

Общие характеристики

Исполнение сварочных источников
350 K*
350
400
450
500
500 ТР
550
500 Synergic
ПВ
100% при 40℃
IP
34
КПД
96%
Система ограничения доступа
100 заданий в пзу
Запас мощности позволяет выносить УПП на 50 м
Поддержка цифровых горелок
*УПП интегрировано в корпус источника
Жидкостное охлаждение горелки
Система контроля расхода газа
Система сетевого контроля ПАК WELDWEB
Режимы управления
2Т
4Т
Синергетическое управление
вкл
выкл
регулировка
Подача проволоки
синергетическая
независимая
Hot Start (горячий старт)
Заварка кратера

Исполнение источников тока

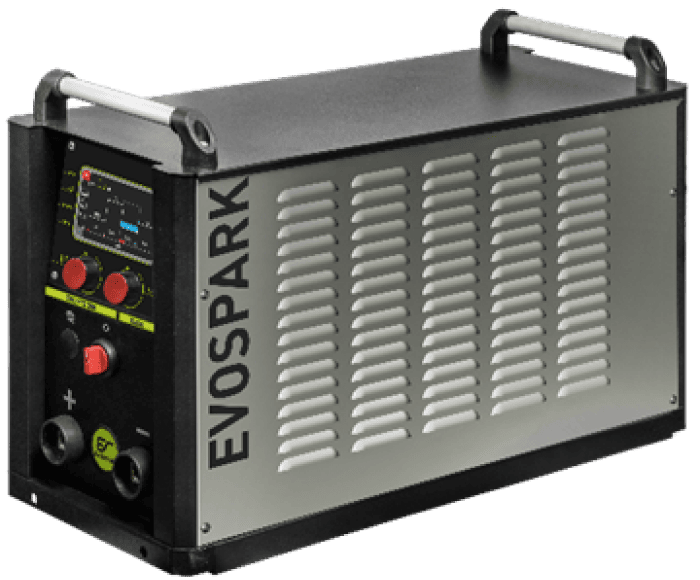

EVOMIG 350 Compact

Сварочный аппарат для работы со сварочными токами до 350 А. Устройство подачи проволоки и пульт управления встроены в корпус.

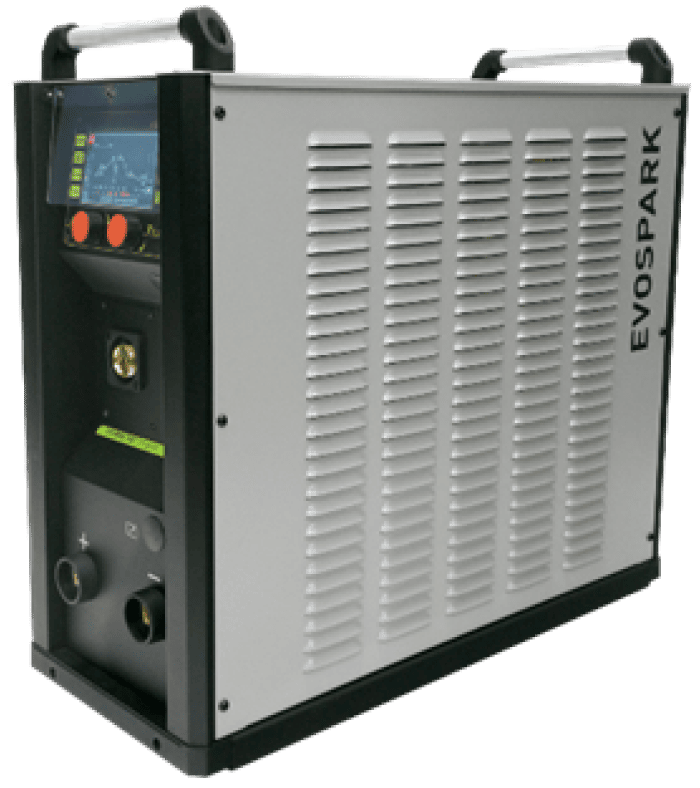

EVOMIG 350/400

Сварочный аппарат для работы с токами до 350 А и 400 А.
Устройство подачи проволоки приобретается отдельно. В корпус может быть встроен пульт управления (опция).

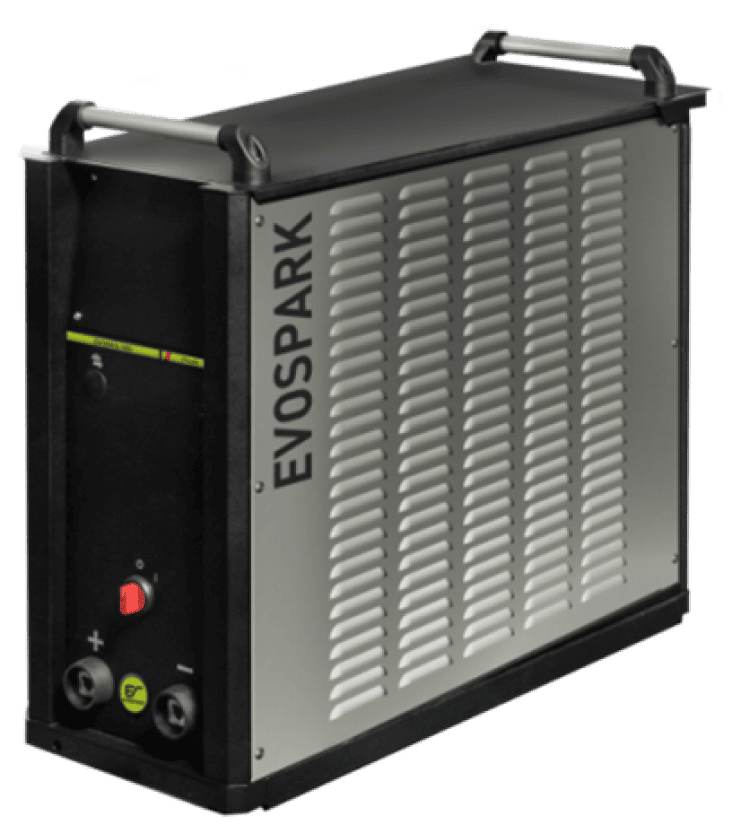

EVOMIG 450/ 500/500TP/550

Сварочный аппарат для работы с токами до 450, 500 и 550 А. Устройство подачи проволоки приобретается отдельно. В корпус может быть встроен пульт управления (опция).

Технические характеристики ИТ

ТХ EVOMIG

Basic / ProFe / ProAl
350 / 350 K / 400 / 450
500 / 500 TP / 550

ТХ EVOMIG Synergic

500 G / 500 W

Устройство подачи проволоки

Устройство подачи проволоки (УПП) осуществляет подачу проволоки с катушки в сварочную горелку. УПП включает в себя пульт управления и механизм подачи.
Имеет классическую компоновку и используется в комплекте со сварочным аппаратом.
Выпускается в следующих модификациях:
для линейки EVOMIG — УПП-300 П, УПП-300 М, УПП-200 К
для линейки EVOMIG Synergic — УПП-300 S, УПП-200 S

Evomig

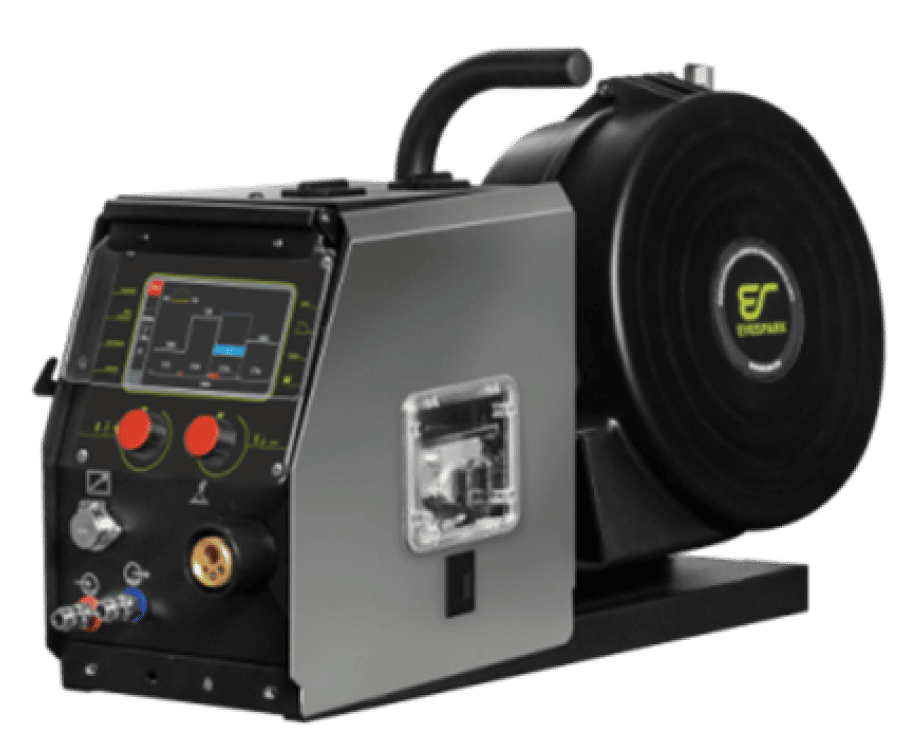

УПП-300 П
УПП-300 М

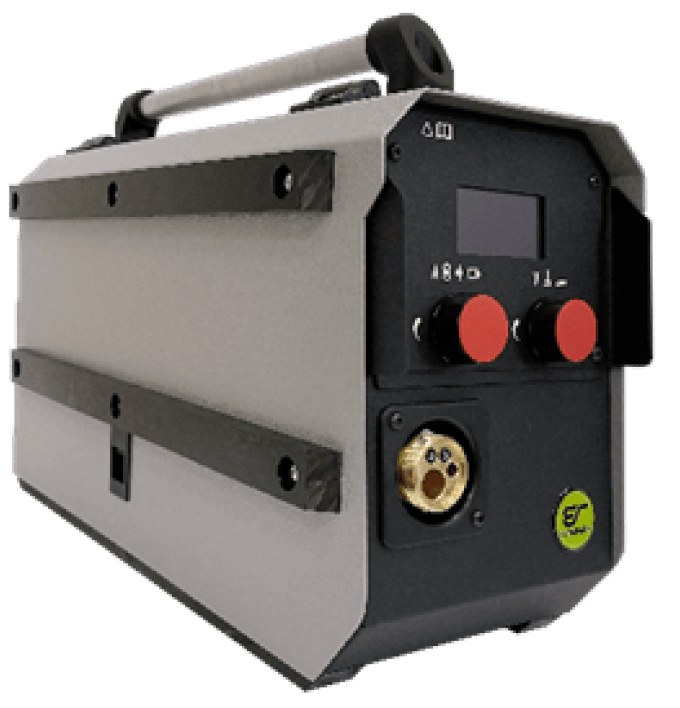

УПП-200 К
Evomig Synergic

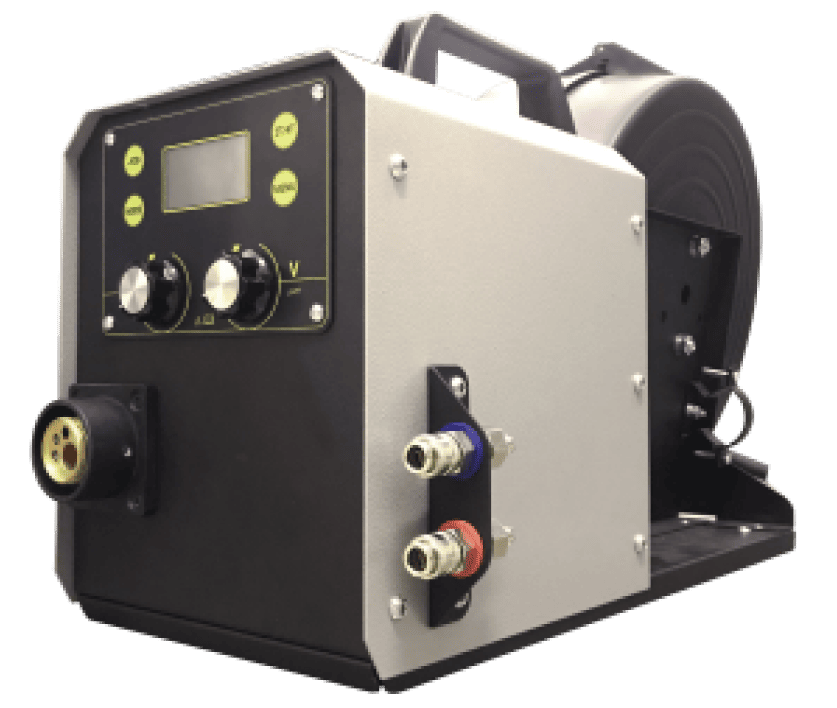

УПП-300 S

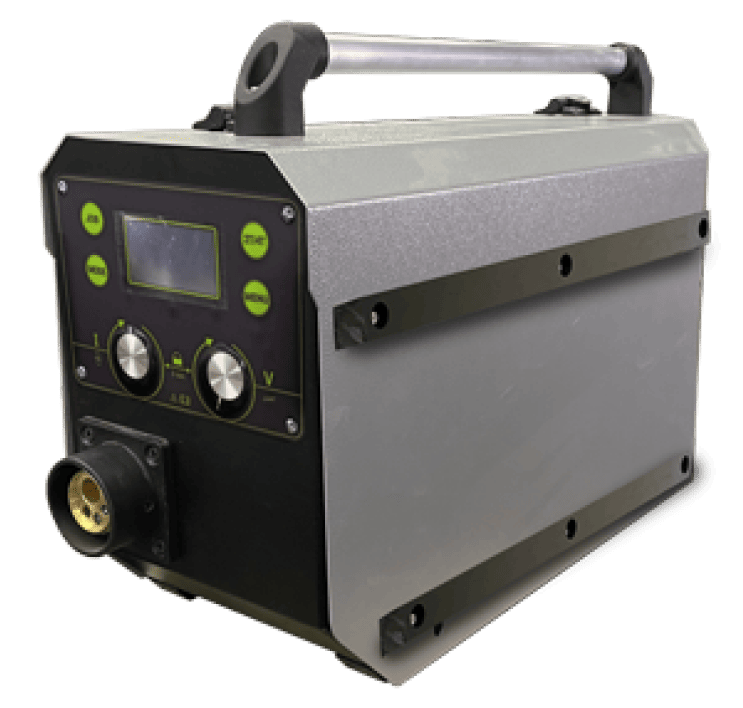

УПП-200 S

Технические характеристики УПП

ТХ УПП EVOMIG

УПП-300 П
УПП-300 М
УПП-200 К

ТХ УПП EVOMIG Synergic

УПП-300 S
УПП-200 S

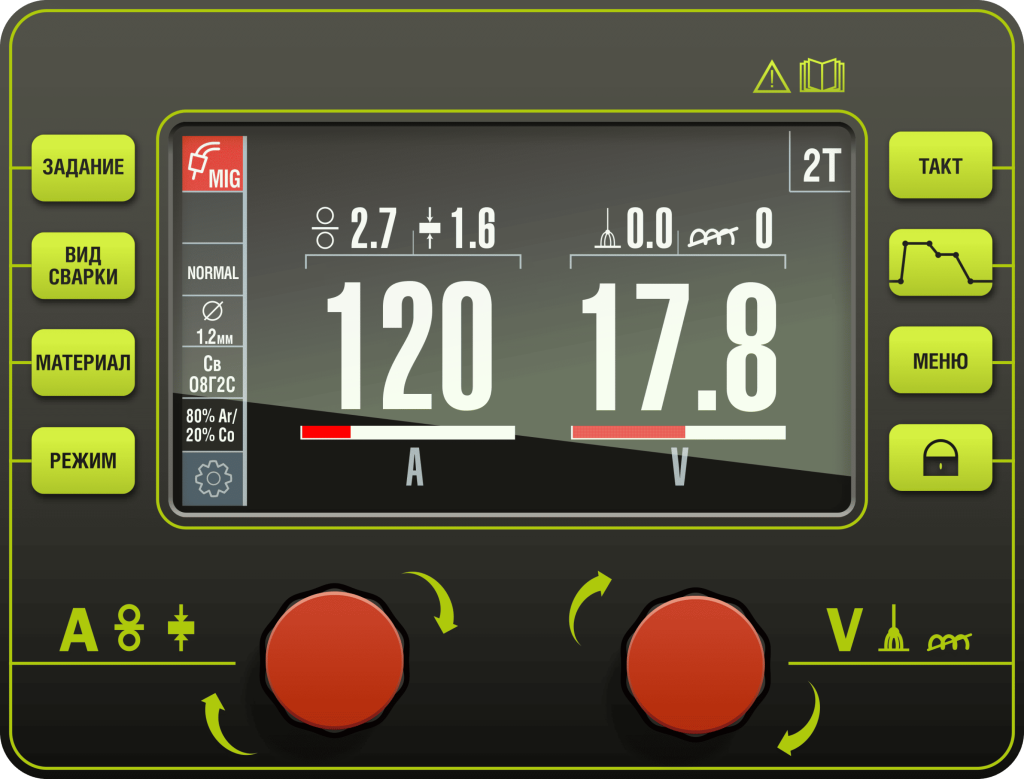

Основной пульт управления ОпУ-01

Синергетика позволяет быстро настроить параметры сварки для конкретной задачи: установив вид материала и защитного газа и выбрав режим, мы производим регулировку по одному из параметров: силе тока, толщине материала или скорости подачи проволоки. Есть возможность полностью ручной регулировки скорости подачи и напряжения.

Особенности

5-дюймовый цветной ЖК-экран

Русскоязычный и интуитивный интерфейс

Быстрый доступ к настройкам с отдельных кнопок

Оперативное управление и подстройка двумя ручками управления с энкодерами

Наглядная циклограмма с отображением всех участков сварочного процесса

Программные модификации

Basic
  • Синергетическое управление
  • 100 ячеек для записи сварочных режимов
  • Режимы сварки корневых швов DAC Root
  • Режим глубокого проплавления
  • Режим ручной дуговой сварки MMA
  • Режим строжки
ProFe
  • Basic
  • Импульсивные программы для сталей
ProAl
  • ProFe
  • Импульсивные программы для алюминиевых сплавов
TP
  • ProAl
  • Режим сварки управляемыми замыканиями DAC CSC

Режимы 12+ режимов для механизированной сварки

Лаборатория сварочных процессов "Завода технологических источников" разрабатывает по заданию заказчика индивидуальные режимы и процессы для выполнения специфических сварных соединений.
Режим
Модель EVOMIG
Модификация
Описание режима
Базовые0режимы
Режим
DAC Normal
однотоковый режим
Модель EVOMIG
350 / 400
450 / 500 / 550 / 650
500 TP
Модификация
Basic ProFe ProAl
Basic ProFe ProAl
TP
Описание режима
Стандартная механизированная сварка
с короткими замыканиями.
Режим
DAC Normal Twin
двухтоковый режим
Модель EVOMIG
450 / 500 / 550 / 650
500 TP
Модификация
Basic ProFe ProAl
TP
Описание режима
Сварка с чередованием двух токов с коротким замыканиями для вертикальных и потолочных швов, а также для облицовочных слоёв сварного соединения.
Режим
DAC Root
однотоковый режим
Модель EVOMIG
350 / 400
450 / 500 / 550 / 650
500 TP
Модификация
Basic ProFe ProAl
Basic ProFe ProAl
TP
Описание режима
Сварка короткой «холодной» дугой корня шва без подложки. Оптимален также и для тонких листов металла.
Режим
DAC MD
однотоковый режим
Модель EVOMIG
350 / 400
450 / 500 / 550 / 650
500 TP
Модификация
Basic ProFe ProAl
Basic ProFe ProAl
TP
Описание режима
Сварка с контролем коротких замыканий и импульсной модуляцией тока на дуговом процессе (Direct Arc Control Modulation). Обеспечивает более высокую скорость сварки, минимальное разбрызгивание и меньшее тепловложение по сравнению с режимом DAC Normal.
Режим
DAC Jet
однотоковый режим
Модель EVOMIG
350 / 400
450 / 500 / 550 / 650
500 TP
Модификация
Basic ProFe ProAl
Basic ProFe ProAl
TP
Описание режима
Сварка с глубоким проплавлением методом
коротких замыканий.
Режим
Модель EVOMIG
Модификация
Описание режима
Импульсивные0режимы
Режим
DAC Pulse
однотоковый режим
Модель EVOMIG
350 / 400
450 / 500 / 550 / 650
500 TP
Модификация
ProFe ProAl
ProFe ProAl
TP
Описание режима
Импульсные процессы без коротких замыканий (в комплектации ProFe - импульсные процессы для сварки сталей, в ProAl - для сталей и алюминиевых сплавов).
Режим
DAC Pulse Twin
двухтоковый режим
Модель EVOMIG
350 / 400
450 / 500 / 550 / 650
500 TP
Модификация
ProFe ProAl
ProFe ProAl
TP
Описание режима
Сварка с чередованием для импульсных токов. Применяется для вертикальных, потолочных и облицовочных швов, при сварке тонких материалов. Позволяет контролировать тепловложение и формировать чешуйчатость шва без брызг.
Режим
DAC Super-Pulse
двухтоковый режим
Модель EVOMIG
350 / 400
450 / 500 / 550 / 650
500 TP
Модификация
ProFe ProAl
ProFe ProAl
TP
Описание режима
Сварка с чередованием режимов DAC Pulse и DAC Normal. Эффективно применение для вертикальных швов в стали.
Режим
DAC Root-Pulse
двухтоковый режим
Модель EVOMIG
450 / 500 / 550 / 650
500 TP
Модификация
ProFe ProAl
TP
Описание режима
Сварка с чередованием режимов DAC Pulse и DAC Root. Уменьшает тепловложение и формирует красивую чешуйчатость шва.
Режим
DAC Force
двухтоковый режим
Модель EVOMIG
450 / 500 / 550 / 650
500 TP
Модификация
ProFe ProAl
TP
Описание режима
Сварка динамичной импульсной концентрированной дугой
с глубоким проникновением с возможностью формирования обратного валика шва.
Режим
Модель EVOMIG
Модификация
Описание режима
Для0труб
Режим
DAC CSC
режим методом управляемого КЗ.
Модель EVOMIG
500 TP
Модификация
TP
Описание режима
Сварка корневого слоя шва трубы методом управляемого короткого замыкания.
Режим
DAC CSC+
режим методом управляемого КЗ.
Модель EVOMIG
500 TP
Модификация
TP
Описание режима
Синергетическая сварка корневого слоя шва методом управляемого короткого замыкания. Позволяет упростить настройку источника.
